Пристрій перевірки автоматичних вимикачів DТЕ-3М

Пристрій перевірки автоматичних вимикачів DТЕ-3М

Пристрій перевірки автоматичних вимикачів DТЕ-3М (пристрій прогрузки автоматів) — це сучасний пристрій прогрузки автоматів, призначений для перевірки працездатності та контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в діапазоні 20 А — 3000 А. Прилад виконує вимірювання та реєстрацію часу і струму, що проходить через автоматичний вимикач (АВ).

Основні можливості пристрою:

• Перевірка та атестація струмових вимірювальних і захисних трансформаторів струму первинним струмом.
• Перевірка та калібрування струмових реле.
• Перевірка та налаштування теплових струмових реле.
• Перевірка плавких запобіжників.
• Використання як регульоване джерело змінного струму до 3 кА у силових колах з низьким імпедансом (лабораторні роботи).

Переваги:

• Переносне виконання — зручно для роботи в лабораторіях і на об’єктах.
• Гальванічна розв’язка вихідних струмопровідних кіл від мережі живлення для безпеки персоналу.
• Універсальність: один пристрій вирішує завдання перевірки АВ, трансформаторів, реле та запобіжників.

Характеристики

• Напруга живлення* 230 ±5% В
• Частота мережі 50 – 60 (Гц)
• Максимальна напруга на одному витку вихідної шини 1,3 В
• Максимальний струм на вихідних шинах (два витка) 3000 А
• Максимальна споживана потужність DТЕ-3М 8 кВА
• Час безперервної роботи при вихідному струму 3кА не менше 0 с
• Діапазон True RMS вимірювання і реєстрації вихідного струму, при похибки вимірювання менше 3% *   20 – 3300 А
• Діапазон вимірювання і реєстрації тривалості вихідного струму, при похибки вимірювання менше 1,5%   0,02 – 99999 сек
• Поріг спрацьовування температурного захисту 96 ±10% °С
• Маса блоку управління БУ-3, не більше 5,7 кг
• Маса підсилювача струму УТ-3, не більше 14,7 кг
• Маса мідної гнучкої шини, не більше 4 кг
• Маса датчика тока ДТ–3, не більше 1,8 кг
• габаритні розміри БУ–3, не більше 430х135х265 мм
• габаритні розміри УТ–3, не більше 285х135х260 мм
• Середній термін служби приладу 10 років

*Технічні характеристики відповідають наведеним значенням при експлуатації приладу в комплекті з регулятором напруги однофазним (РНО).

Умови експлуатації

• Діапазон температури навколишнього повітря -5 – +35 °С
• Відносна вологість повітря при t=25°С £ 80 %
• Атмосферний тиск 630 – 800 мм.рт.ст.

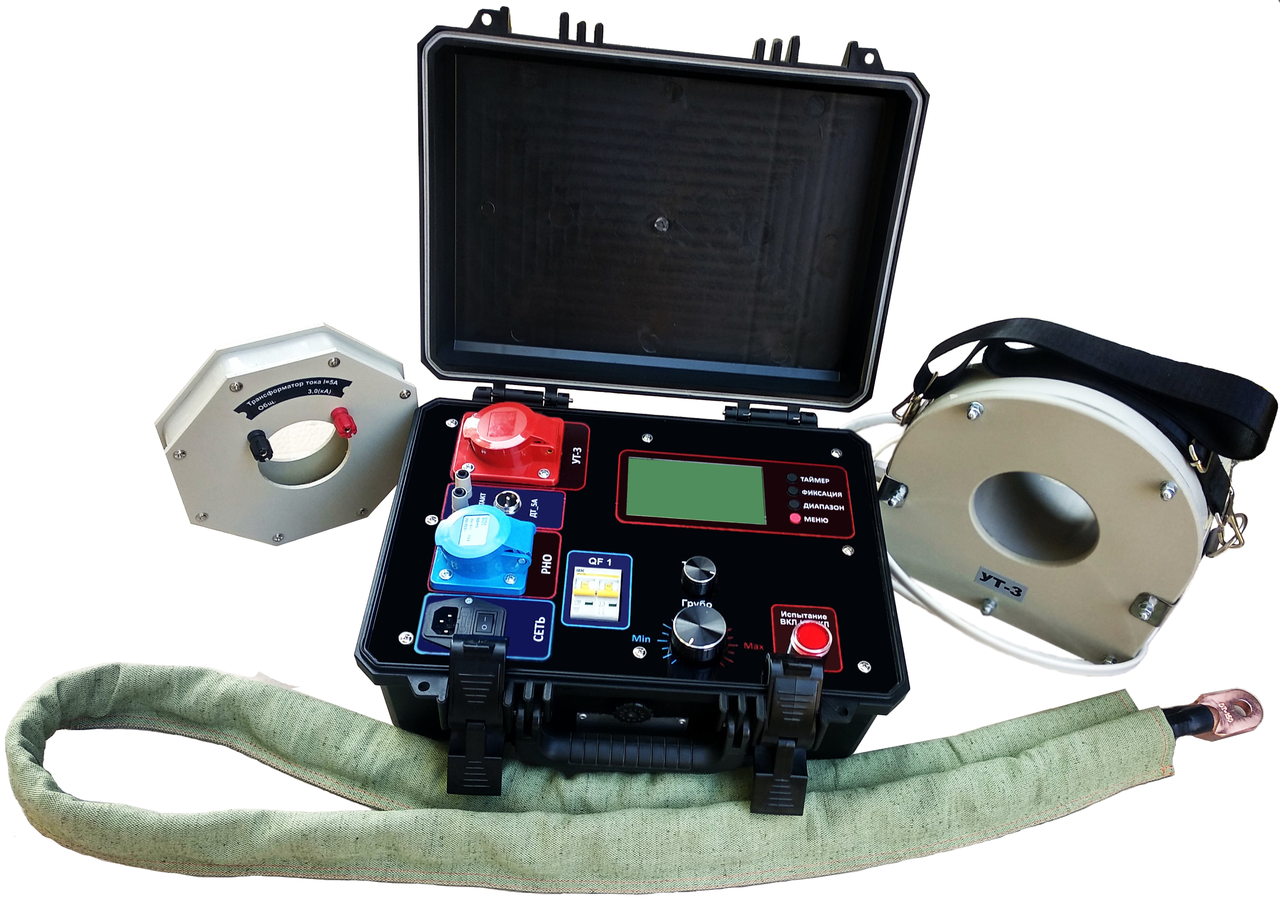

Комплект поставки

• Блок управління пристрою БУ­–3 1 шт
• Кабель живлення блоку управління 1 шт
• Підсилювач струму пристрою, УТ–3 1 шт
• Шина гнучка, довжиною – 2,0 м, перетином – 120мм2 1 шт
• Датчик струму, ДТ-3, з кабелем підключення 1 шт
• Транспортна сумка для зберігання і перенесення комплекту шини гнучкої і датчика струму 1 шт
• Керівництво по експлуатації пристрою DТЕ-3М 1 шт

РНО, регулятор напруги однофазний Iном. = 10,20,40А включається в комплект поставки за додатковою угодою.
