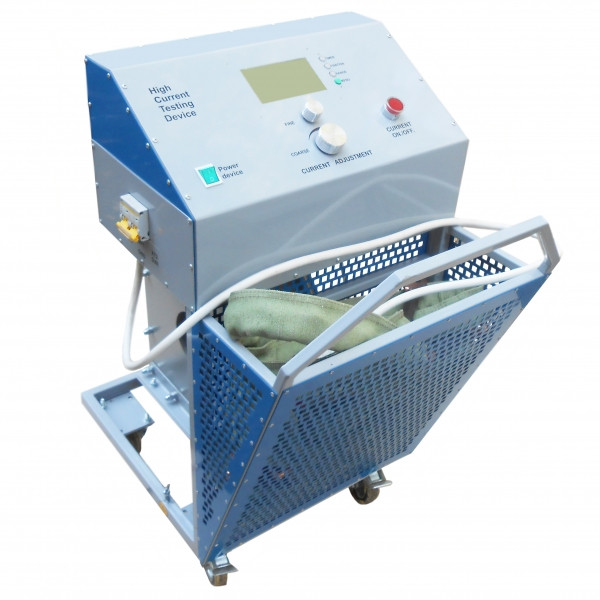

Пристрій перевірки автоматичних вимикачів DТЕ-16М

Пристрій перевірки автоматичних вимикачів DТЕ-16М

Пристрій перевірки автоматичних вимикачів DТЕ-16М (пристрій прогрузки автоматів) — це професійний пристрій прогрузки автоматів, призначений для випробувань автоматичних вимикачів змінного струму у діапазоні 20 А — 16 000 А. Прилад забезпечує первинну токову перевірку, вимірювання та реєстрацію струму і часу спрацювання АВ.

Основні можливості:

• Випробування та сертифікація вимірювальних і захисних трансформаторів струму (тест трансформаторів до 16 кА).
• Перевірка плавких запобіжників та силових автоматів.
• Калібрування і налаштування струмових та теплових реле.
• Використання як регульоване джерело змінного струму до 16 кА у лабораторних та польових умовах.

Переваги:

• Встановлений на транспортному візку — просте переміщення та зручність експлуатації.
• Гальванічна розв’язка вихідних кіл від мережі — безпека персоналу.
• Універсальність: один прилад підходить для тестування автоматів, реле, запобіжників і трансформаторів.
• Підвищені можливості у порівнянні з DТЕ-10М та DТЕ-14М.

Характеристики

• Напруга живлення* 380 ± 10% В
• Частота мережі 50 ± 1% Гц
• Максимальний струм споживання живильної мережі 260 А
• Максимальна напруга на вихідних шинах 7 В
• Максимальний струм на вихідних шинах (діюче значення) 16 кА
• Максимальна споживана потужність 112 кВА
• Діапазон вимірювання і реєстрації вихідного струму при похибки вимірювання менше 3% 20 – 17600 А
• Діапазон вимірювання і реєстрації тривалості вихідного струму при похибки вимірювання менше 1,5% 0,01 – 1000 сек
• Поріг спрацьовування температурного захисту 96 ± 10% °С
• Габаритні розміри 720х485х880 мм
• Маса приладу без гнучких шин не більше 86 кг
• Середній термін служби приладу 10 років

* Допускається живлення від напруги 220В, при цьому максимальний вихідний струм – 12кА.
