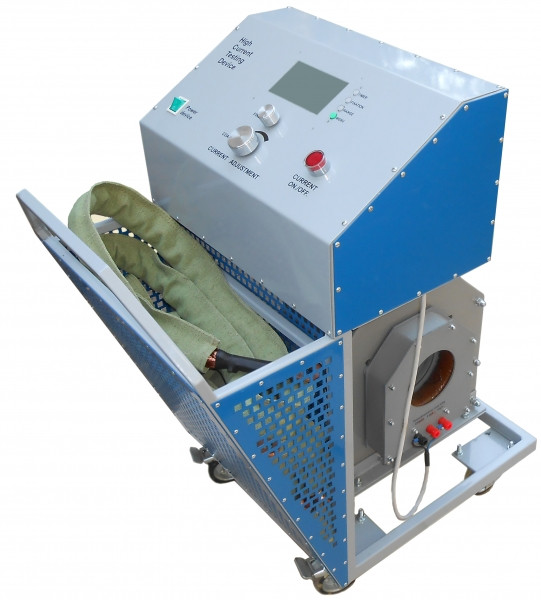

Пристрій перевірки автоматичних вимикачів DТЕ-20М (пристрій прогрузки автоматів) — це потужний пристрій прогрузки автоматів, призначений для випробувань автоматичних вимикачів змінного струму у діапазоні 20 А — 20 000 А. Прилад виконує первинну токову перевірку, вимірювання та реєстрацію параметрів роботи силових АВ, реле та трансформаторів.

Основні можливості:

• Випробування та атестація трансформаторів струму первинним струмом до 20 кА.
• Перевірка автоматів високої потужності та плавких запобіжників.
• Калібрування і налаштування захисних та теплових реле.
• Використання як регульоване джерело змінного струму до 20 кА для лабораторних і польових умов.

Переваги:

• Встановлений на транспортному візку — зручність переміщення та експлуатації.
• Гальванічна розв’язка вихідних кіл від мережі гарантує безпеку персоналу.
• Універсальність: підходить для тестування автоматів, реле, трансформаторів і запобіжників.
• Найбільший діапазон у серії приладів (понад DТЕ-10М, 14М та 16М).

Характеристики

• Напруга живлення* 380 ±10% В
• Частота мережі 50 ±1% Гц
• Максимальний струм споживання живильної мережі 260 А
• Максимальна напруга на вихідних шинах 7 В
• Максимальний струм на вихідних шинах (діюче значення) 20 кА
• Максимальна споживана потужність 120 кВА
• ** Діапазон вимірювання і реєстрації вихідного струму при похибки вимірювання менше 3% 20—20000 А
• Діапазон вимірювання і реєстрації тривалості вихідного струму при похибки вимірювання менше 1,5% 0,01—9999 сек
• Поріг спрацьовування температурного захисту 96 ±10% °С
• Габаритні розміри 720х485х880 мм
• Маса приладу без гнучких шин не більше 86 кг
• Середній термін служби приладу 10 років

* Допускається живлення від напруги 220В, при цьому максимальний вихідний струм – 13 кА.

** Технічні характеристики відповідають наведеним значенням при експлуатації приладу в комплекті з регулятором напруги однофазним (РНО).

Умови експлуатації

• Діапазон температури навколишнього повітря 0—35 °С
• Відносна вологість повітря при Т=25(С°) ≤80 %
• Атмосферний тиск 630—800 мм.рт.ст.

Комплект поставки

• Пристрій
• Шина гнучка, довжиною – 2,0 м, перетином – 120 мм² 6 шт
• Кабель живлення з силовою трифазною виделкою і переносною розеткою 1 шт
• датчик струму 2 кА, 20 кА / 5 А 1 шт
• Інструкція з експлуатації 1 шт
• Паспорт 1 шт

РНО, Iном. = 10, 20, 40, 80, 120А включається в комплект поставки за додатковою угодою.
