Пристрій перевірки автоматичних вимикачів DТЕ-6М

Пристрій перевірки автоматичних вимикачів DТЕ-6М

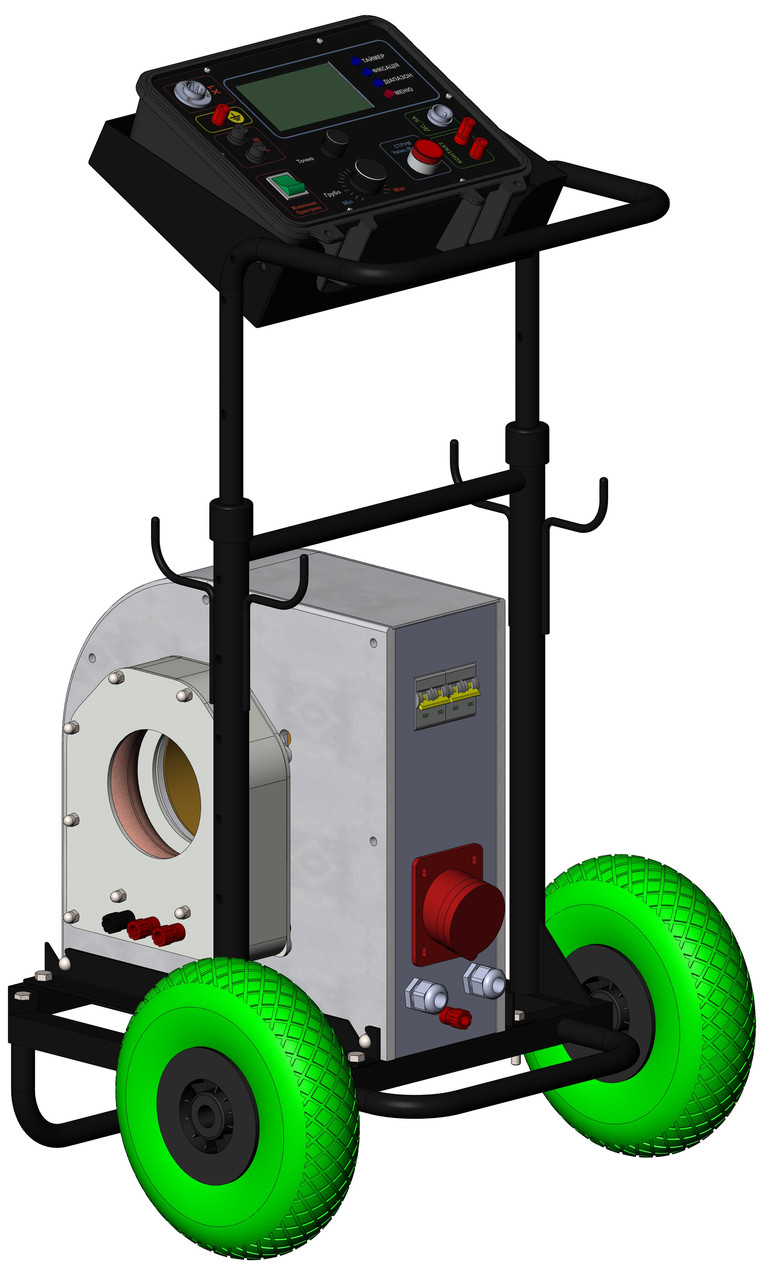

Пристрій перевірки автоматичних вимикачів DТЕ-6М (пристрій прогрузки автоматів високого струму) — це сучасний пристрій прогрузки автоматів, призначений для перевірки працездатності та контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в розширеному діапазоні 20 А — 6000 А. Прилад виконує точне вимірювання та реєстрацію часу і струму, що проходить через автоматичний вимикач (АВ), включно з потужними захисними апаратами у промислових енергосистемах.

Основні можливості пристрою:

• Перевірка та атестація струмових вимірювальних і захисних трансформаторів струму первинним струмом високої величини.
• Перевірка та калібрування струмових і теплових реле, розрахованих на великі робочі струми.
• Перевірка та налаштування промислових автоматичних вимикачів і запобіжників підвищеної потужності.
• Використання як регульоване джерело змінного струму до 6 кА у силових колах з низьким імпедансом (лабораторні та польові випробування).

Переваги:

• Переносне та міцне виконання — зручно для використання у лабораторіях і безпосередньо на об’єктах.
• Гальванічна розв’язка вихідних струмопровідних кіл від мережі живлення для максимальної безпеки персоналу.
• Розширений діапазон — один пристрій вирішує завдання перевірки автоматів, трансформаторів, реле та запобіжників на струми до 6000 А.
• Підвищені можливості у порівнянні з моделлю DТЕ-3М, що робить його оптимальним для промислових і енергетичних застосувань.

Характеристики

• Напруга живлення* 380 ±10% В
• Частота мережі 50 ±1% Гц
• Максимальний струм споживання живильної мережі 140 А
• Максимальна напруга на вихідних шинах 7 В
• Максимальний струм на вихідних шинах (діюче значення)6.6 кА
• Максимальна споживана потужність 55 кВА
• Діапазон вимірювання і реєстрації вихідного струму ри похибки вимірювання менше 1,5% 20—6600 А
• Діапазон вимірювання і реєстрації тривалості вихідного струму При похибки вимірювання менше 0,05% 0,01—9999 сек
• Поріг спрацьовування температурного захисту 96 ±10% С°
• Габаритні розміри 480*250*310 мм
• Маса приладу без гнучких шин не більше 53 кг
• Середній термін служби приладу 10 років

* Допускається живлення від напруги 220 (В), при цьому вихідна потужність зменшиться в 3 рази.

Умови експлуатації приладу

• Діапазон температури навколишнього повітря -5—35 С°
• Відносна вологість повітря при Т=25(С°) ≤80 %
• Атмосферний тиск 630—800 мм.рт.ст.
