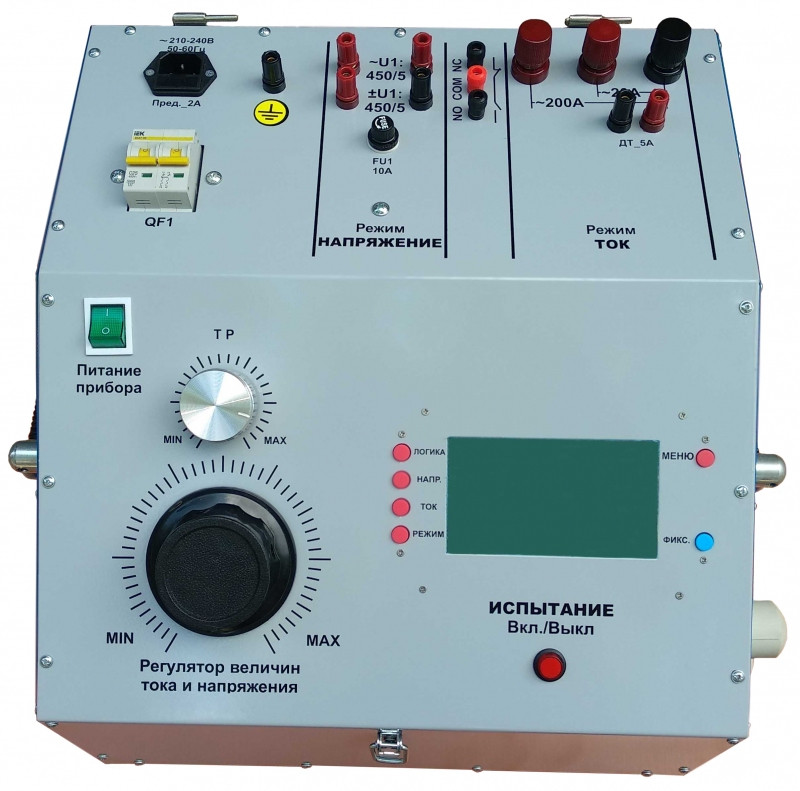

Пристрій перевірки простих захистів та автоматичних вимикачів УПЗ 450/3000 | DTE-450/3000

Пристрій перевірки простих захистів DTE – 450/3000 призначений:

• для налагодження і перевірки пристроїв простих релейних захистів РЗА, на місці їх установки на електростанціях, підстанціях, промислових підприємствах або в лабораторіях.
• для налагодження і перевірки елементів електроавтоматики (електромагнітних реле, контакторів, пускачів і т.п.).
• для налагодження і перевірки автоматичних вимикачів.

Пристрій виконаний в єдиному корпусі, що створює додаткові зручності при експлуатації. У своєму складі має з’єднувальні дроти і кабелі для підключення випробовуваних пристроїв.

Технічні характеристики

• Напруга живильної мережі змінного струму 230±10%(50Гц) В
• Максимальний струм споживання живильної мережі 40 А
• Максимальна споживана потужність 7000 (В×А)
• Температура навколишнього середовища -10…+45 °C
• Температура зберігання -20…+45 °C
• Відносна вологість повітря при температурі +25˚С, %, не більше 80
• Атмосферний тиск від 630 до 800 мм рт. ст.
• Вага пристрою, без урахування комплекту сполучних проводів не більше 40 кг
• Режим роботи тривалий, не менше 120 хв
• Середній термін служби 10 років

Вихідна напруга

• Діапазон вихідної синусоїдального напруги, мережевої частоти, розбитий на три під діапазони
  1. 1 –– 50 (В)
  2. 5 –– 250 (В)
  3. 7 –– 450 (В)
• Діапазон вихідної випрямленої напруги, розбитий на три під діапазони
  1. 1 –– 50 (В)
  2. 5 –– 250 (В)
  3. 7 –– 450 (В)
• Точність вимірювання вихідної напруги 3,0 (%)
• Розширення виміру вихідної напруги 10 (мВ.)

Вихідний струм

• Діапазон вихідного синусоїдального струму, мережевий частоти, який формується пристроєм розбитий на два під діапазону
  • 0,5 –– 20 (А)
  • 7 –– 200 (А)
• Для перевірки автоматичних вимикачів доданий діапазон вихідного фазо-імпульсного струму промислової частоти
  • 120 –– 3000 (А)
• Для перевірки зовнішніх трансформаторів струму, з вторинним струмом рівним 5А, в пристрої передбачено діапазон вимірювача струму
  • 0.1 –– 5 (А)
• Точність вимірювання вихідного струму 3,0 (%)
• Розширення виміру вихідного струму 10 (мА.)

Додатково

• Вимірювач часових інтервалів в діапазоні 0,1мс…99999,9 (с)
• Точність вимірювання часового інтервалу не більше 0,1(мс)
• Роздільна здатність вимірювання часового інтервалу при роботі з сухими контактами 0,1 (мс)
• Роздільна здатність вимірювання часового інтервалу в режимі роботи «РОЗРИВ» 0,1 (мс)
• Таймер часового інтервалу увімкнення випробувальної напруги і струму на вихідні клеми пристрою в діапазоні 10мс…99999,9 (с)

Специфікація вихідних параметрів пристрою DTE – 450/3000

ВИХІД U1: ~450/5—РЕГУЛЬОВАНА ЗМІННА НАПРУГА

• Діапазон регулювання вихідної напруги, В    1..50 / 5..250 / 7..450
• Номінальний вихідний струм, А    5 / 5 / 3
• Максимальний вихідний струм, А    8 / 8 / 5
• Номінальна вихідна потужність 1,5 кВА
• Максимальна вихідна потужність 2,5 кВА
• Дискретність регулювання вихідної напруги при роботі з РНО, (ЛАТРом), В, не більше 0,1 / 0,25 / 0,45
• Захист: FU1-Запобіжник плавкий 10 А

ВИХІД U1: ±450/5—РЕГУЛЬОВАНА ВИПРЯМЛЕНА НАПРУГА

• Діапазон регулювання вихідної напруги, В 1..50 / 5..250 / 7..450
• Номінальний вихідний струм, А    5 / 5 / 3
• Максимальний вихідний струм, А    8 / 8 / 5
• Номінальна вихідна потужність 1,5 кВА
• Максимальна вихідна потужність 2,5 кВА
• Дискретність регулювання вихідної напруги при роботі з РНО,(ЛАТРом), В, не більше 0,1 / 0,25 / 0,45
• Захист: FU1-Запобіжник плавкий 10 А

ВИХІД U2: РЕГУЛЬОВАНИЙ ЗМІННИЙ СТРУМ І НАПРУГА

• Діапазон регулювання вихідної напруги 0,05..10 В
• Діапазон регулювання вихідного струму 0,5…20 / 7…200 А
• Номінальний вихідний струм при роботі з РНО, (ЛАТРом) 20 / 200 А
• Максимальний вихідний струм при роботі з вбудованим РНО, (ЛАТРом) 22 / 220 А
• Захист: Автоматичний вимикач пристрою С32, уставка Im вимірювача струму пристрою 22 / 220

ВИХІД U3: РЕГУЛЬОВАНИЙ ЗМІННЙ СТРУМ І НАПРУГА

• Діапазон регулювання вихідної напруги 0,03..3,3 В
• Діапазон регулювання вихідного струму 20…3000 А
• Максимальний вихідний струм при роботі з вбудованим ТР 3000 А
• Захист: Автоматичний вимикач пристрою С32, уставка Im вимірювача струму пристрою 3000

Комплект поставки

• Пристрій DTE-450/3000
• Кабель живлення пристрою 1 шт
• Комплект випробувальних кабелів:
  • Шина гнучка, довжина — 2 м, переріз — 25 мм² 2 шт
  • Кабель випробувальний, довжина — 2 м, переріз — 1,5 мм² 1 шт
  • Кабель допоміжний, довжина — 2м 1 шт
  • Шина гнучка, довжина — 0,75 м, переріз — 120 мм² 2 шт
• Датчик струму, 3000/5(А)
• Керівництво по експлуатації пристрою
• Паспорт пристрою DTE-450/3000
